航空插头端子视觉激光打标


本案例中,航空插头端子产品所要求的打标内容为常见的数字序列,开维视觉打标软件中,能够实现该效果的功能已经比较成熟,难度较小。在项目难度上来说,产品本身具有更大的挑战性。通过对产品的分析总结,我们发现产品具有以下几个特征。



产品特征分析

1、产品规格多样性。本次项目由客户提供的产品有不同的大小、型号,每种产品又具有细微的差别;经过测量,除了大小型号的差别,产品的高度或者说是厚度都是一样,大小的差异仅体验在产品的长度上。从视觉识别的角度上来说,处于比较容易识别定位的范围。

2、识别面和打标面之间存在高度差。识别面一般情况下会选取离视觉机构最近且较为平整度平面,视觉打标面则是根据客户需求来定的。航空插头端子可以很简单的看出来两个平面之间存在明显的高度差,经过测量,高度差均为15mm

3、产品对称度极高。航空插头端子本身具有较高的左右对称和上下对称特征,在一般视觉识别当中容易出现误识别的情况,也是很多视觉打标系统商家的攻克点,在这一点上,我们早有对策。




需求分析

1、打标内容为数字序列编号,每个产品存在一定差异,数字序列的数量不固定,打标时一个产品所匹配的所有数字需要同时打标。

2、打标平面指定为中列圆孔两侧下方平面处,打标面和识别面存在高度差,数字与孔一一对应,也即是数字中线和孔中线需要重合,位置误差需要最小。

3、产品具有高度对称特征,容易出现误差,在视觉打标过程中需要排除干扰,做到零误差。

4、根据工厂实地加工情况,工件为流水线工序,要能准确识别流水线上工件并进行精准标刻操作。

5、视觉打标参数需要多次不同型号、不同时间进行使用,参数需要保存方便后续使用。

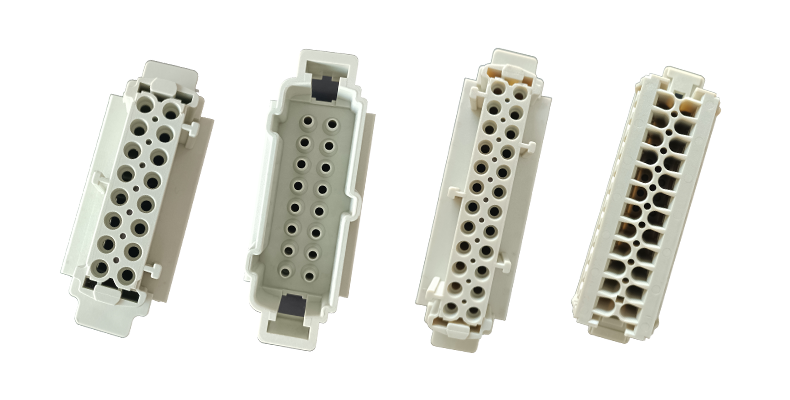

打标位置要求



视觉解决方案

1、产品具有多种型号,使用多模板功能分别制作模板并保存,模板文件可进行切换使用。

2、视觉系统自带参数保存功能,每次使用均可保留对应参数,在下一次的使用中可直接打开调用,无需重新设置。

3、视觉自动识别打标功能可以准确捕捉流水线平台上任意方向摆放的工件并准确打标,所以流水线工作台上是可以实现精准打标效果的。

4、视觉系统本身添加了强大的抗对称功能,可精准区分对称界面,排除图形干扰,找到正确的打标位置和方向,在工作过程中不会打错方向,可简单实现零误打。

5、关于界面高度差,在视觉识别的范围下,通过光源给光调整可以区分两个平面区域,焦距调节能够准确定位到需要打标的位置

6、对于数字序列,通过系统提供的快速编号可实现列阵排布,多个打标文件也可以进行统一旋转平移,快速定位打标位置。对于数字序列产生的多个打标文件,系统支持多个模板文件同时加载,可实现同时标刻的功能,一次完成所有编号的打标工作。

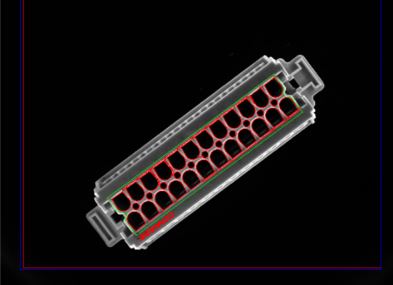

视觉系统识别效果展示

图片3       图片4

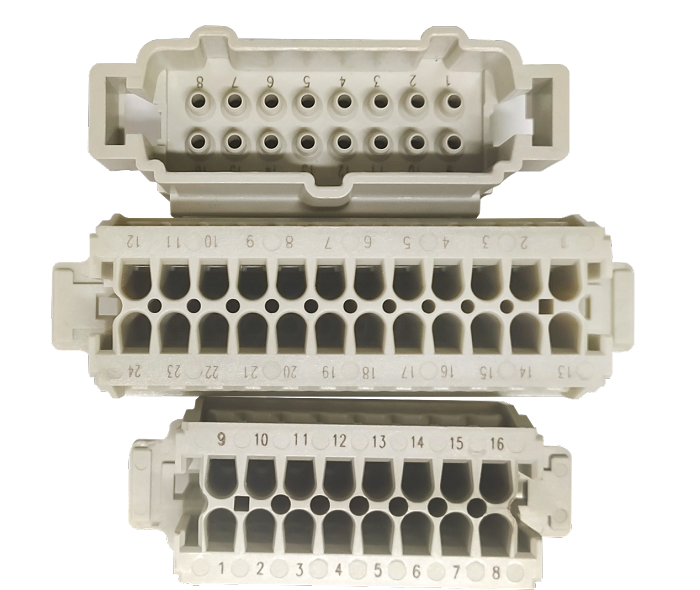

最终视觉标刻效果
